一文でわかる：機械式立体駐車場9タイプ解説｜あなたのプロジェクトに最適なのはどれか

駐車難の問題は巨大な立体駐車場市場を生み出しましたが、市場に出回っている多種多様な機械式駐車場の種類に直面して、多くの投資家、デベロッパー、施設管理者はしばしば選択に悩みます。果たしてどの技術が最も成熟しているのか？どの投入コストが最も低いのか？どのタイプが自分の敷地や予算に最も適しているのか？

実際のところ、動作原理によって分類すると、機械式駐車設備は9つのタイプに分けられます。本日は、動作原理、適用シーン、投入コストの3つの観点から一度に整理し、最適なソリューションを見つけるお手伝いをします。

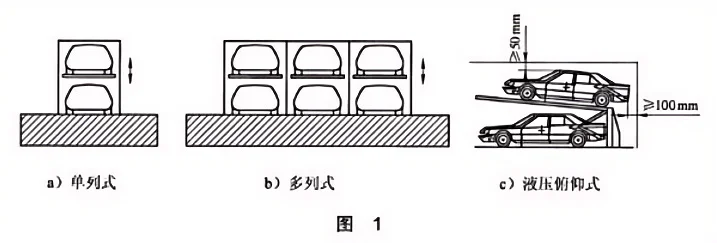

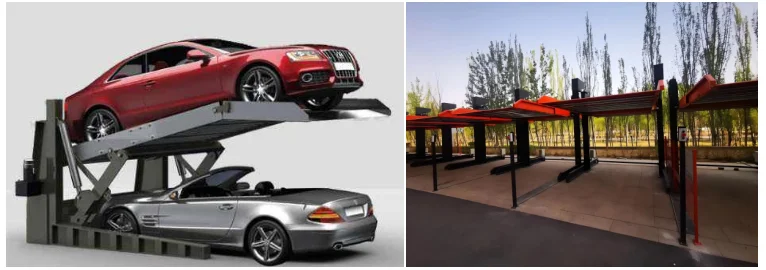

簡易昇降式

動作原理：これは最も構造が簡単なタイプです。モーターがチェーンを駆動して車台板を昇降させ、車両の出し入れを行います。昇降機構または傾動機構を使用して自動車を格納または取り出す機械式駐車設備です。

製品特長：「安全・便利」で知られ、充実した安全装置と制御システムを備え、構造が簡単で標準化設計、量産化されており、設置が迅速で、稼働は非常に成熟しています。

1. 構造が簡単で実用的、特別な地面の基礎は不要。

2. 単体の一式設備は設置が容易で、任意に移設可能。

3. 設備には専用のキースイッチがあり、外部の人が設備を動かすのを防止。

4. 上層の車板には滑り止め安全装置を装備。

適用シーン：個人邸宅、企業専用駐車場、家庭用2台分のスペース改造。

投入コスト：低。構造が簡単で設置が迅速、エントリーレベルの選択肢。

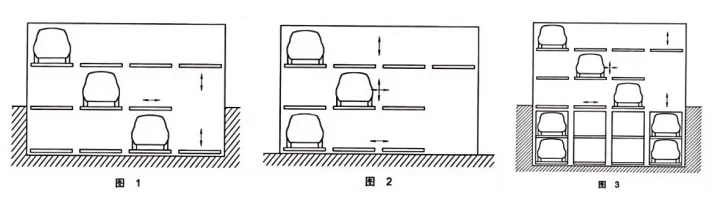

昇降横移式（PUZZLE）

動作原理：車載板の昇降と横移動により車両の出し入れを行い、多層に積み重ね可能。車載板または他の車載装置を使用して、昇降および横方向の平移で自動車を格納・取り出す機械式駐車設備です。この設備では、各駐車スペースに車載板があり、目的の車両の車載板が上昇、下降、横移動などの動作を経て地上階に到達します。最上層と最下層の車載板は上下昇降のみ可能で、左右横移動は不可。中間の各層の車載板は上下昇降と左右横移動の両方が可能。中間各層と地上階には1つの空きスペースがあり、車載板を横移動させることで空きスペースを移動させ、空きスペースの真上の車載板を地上階まで下降させて、出し入れを完了します。地上階の車載板にある自動車は直接出し入れ可能。

製品特長：市場シェアが最も高い古典的なタイプ。

1. 地上スペースを有効活用し、空間利用率を向上。

2. 出し入れが迅速かつ便利で、大スパンの梁設計により車両の出入りがスムーズ。

3. PLC制御を採用し、自動化度が高い。

4. 省エネ・環境に優しく、低騒音。

5. ヒューマンインターフェースが調和しており、複数の操作方法を選択可能、操作は簡単。

6. 平均出し入れ時間≤90秒。

適用シーン：古い団地の改修、中小規模商業施設、公共駐車場。

投入コスト：中低。技術が非常に成熟しており、保守コストが管理しやすく、コストパフォーマンスに優れた王者。

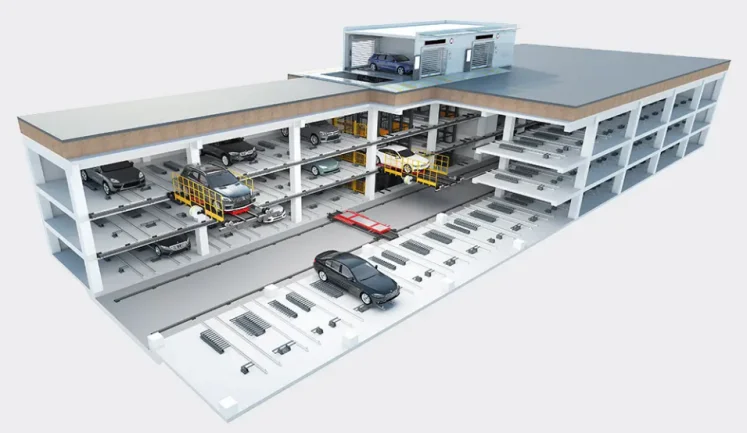

平面移動式（SHUTTLE）

動作原理：同一水平階層で、搬送装置を使用して車両を指定の駐車スペースに水平移動させ、多くの場合昇降機と連携して多層の自動化された出し入れを実現。

製品特長：

1. 完全密閉管理で安全、防盗、車両に最適な保護を提供。

2. 各階の台車と昇降機が独立して稼働し、入庫・出庫速度を向上。

3. 地下スペースを効率的に利用可能、駐車規模は数千台に達する。

4. 一部のエリアで故障が発生しても、他のエリアの設備の正常な稼働に影響しない。

5. 複数の昇降機＋各階走行台車の構成により、複数人が同時に車両を出し入れ可能。

適用シーン：中大型地下・地上駐車場、高密度駐車が必要な大規模公共施設。

投入コスト：中高。自動化度が比較的高く、空間利用率は昇降横移式より優れる。

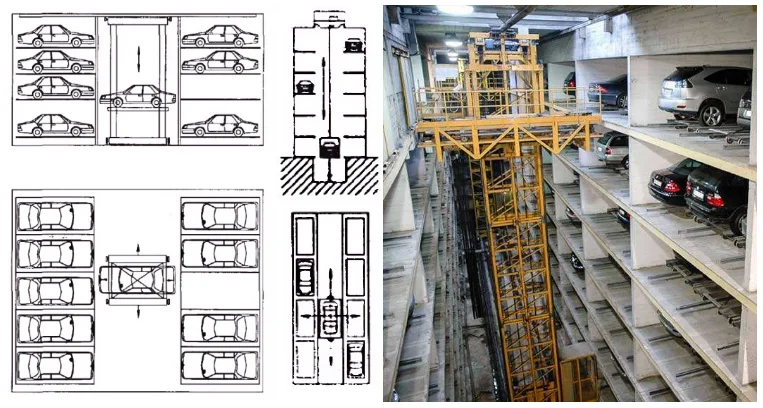

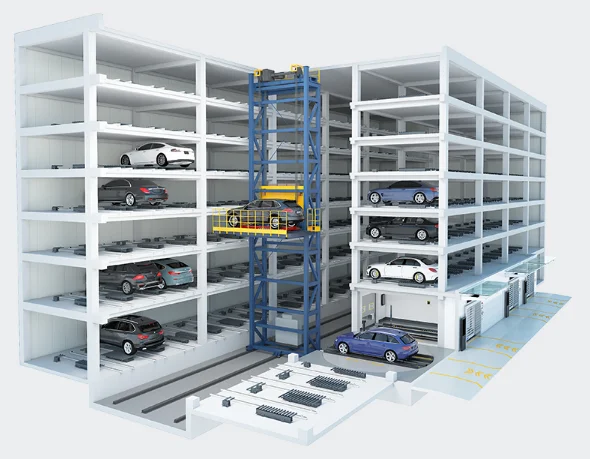

通路スタッカー式

動作原理：通路スタッカーを使用して、自動車を水平かつ垂直に駐車スペースの隣まで移動させ、出し入れ受け渡し機構で自動車を格納・取り出す機械式駐車設備。

製品特長：車両の格納・取り出しの全工程をシステムが自動で完了、安全で便利。

1. 完全密閉管理で安全、防盗、車両に最適な保護を提供。

2. 地上または地下に設置可能、限られたスペースを最大限に活用。

3. 車載板の昇降と走行を同時に行い、出し入れが迅速で便利。

4. 通路内にスタッカーを1台配置するだけで、従来の多層平移台車や搬送装置を代替でき、コスト面で一定の優位性。

5. コンピューターとタッチスクリーンインターフェースによる総合管理で、設備の稼働状況を全面的に監視でき、操作も簡単。

適用シーン：大規模公共駐車ビル、都心部の専用駐車場。

投入コスト：高。設備が複雑で、建築精度に対する要求が高く、高容量の集中プロジェクトに適する。

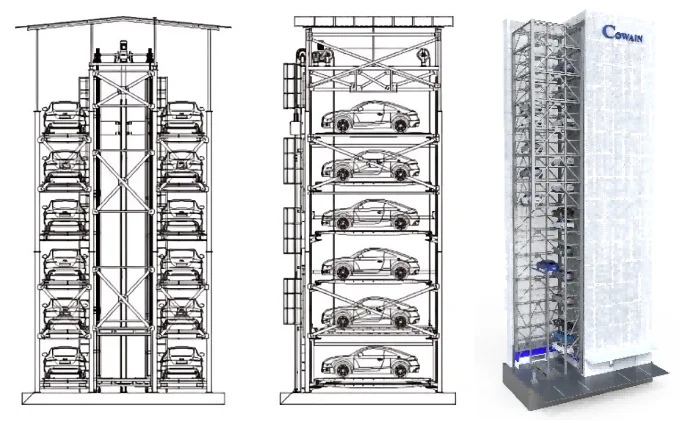

垂直昇降式（TOWER）

• 動作原理：昇降機を使用して自動車を指定階まで昇降させ、出し入れ交換機構で自動車を格納・取り出す機械式駐車設備。エレベーターと同様の原理・構造を採用し、車を出入口に停めるだけで、自動車昇降機が自動で車両を昇降させ、最寄りの空き駐車スペースに搬送し、駐車プロセスを完了。

•

製品特長：通称「タワーパーキング」。中央に垂直昇降通路があり、両側に多層の駐車スペースが放射状に配置。車両は昇降機と横移動機構により指定の駐車スペースに送られる。

1. 敷地面積が少なく、設備の収容台数が大きく、高層設計により平均1台あたりわずか1平方メートルのスペースで済む。

2. 連棟の複数グループの設備が同時に複数の出入口を提供可能、設備構造が簡単でコンパクト、動作速度が速く、ユーザーの待機時間が短い。

3. インテリジェント化度が高く、アプリで事前予約出し入れや駐車スペース案内が可能。

4. 駐車場の外装を周囲の建物と一体化させることができ、都市の統一的な計画に有利。

適用シーン：都心部の小さな区画、地価の高い商業中心地。

投入コスト：高。敷地を非常に小さく抑え、高度に集約されており、空間の極限利用の代表。

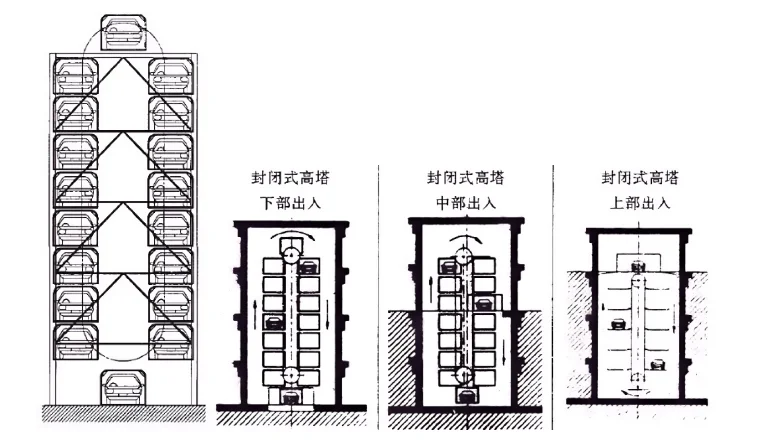

垂直循環式（ROTARY）

動作原理：垂直循環式立体駐車場は、モーターが減速機を介して伝動機構を駆動し、同時に牽引部材のチェーンに一定間隔で1枚の車載板を取り付け、モーター起動時に車載板がチェーンとともに循環運動を行い、車両の出し入れを実現する。観覧車の原理に似ており、複数のバスケット型車載板が中心軸の周りを垂直循環運動し、車両の出し入れは循環回転によって行われる。

製品特長：

1. PLC自動車呼び出しを使用し、1回のボタン操作で出し入れ完了。

2. 地上または半地上半地下に設置可能、独立して設置するか建物内に付設可能、複数台の組み合わせも可能。

3. 空間利用率が高く、土地購入にかかる多額の費用を節約でき、関連する付帯建築物の合理的な計画と最適化設計に有利。

4. 設備は通常屋外のオープンスペースに配置され、一般的に強制換気は不要、防火用配管などを事前設置、大面積の照明も不要で、消費電力は通常の地下駐車場の約35％。

適用シーン：道路沿いの細長い区画、小規模な遊休地。

投入コスト：中。設備の標準化度が高く、配置が柔軟だが、出し入れに待ち時間が発生。

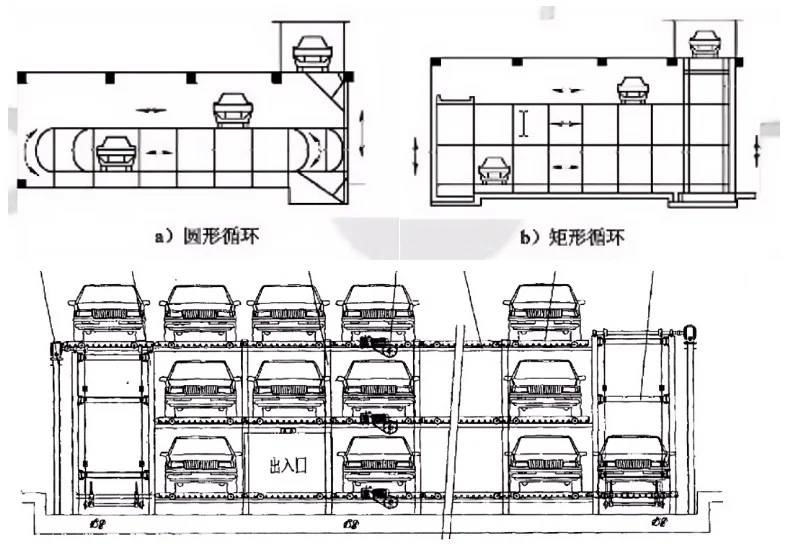

水平循環式

動作原理：水平循環機構を使用して駐車スペースを水平循環運動させ、昇降機または出入口に到達させて自動車を格納・取り出す機械式駐車設備。

製品特長：

1. 空間形態への適合性が高く、「細長い区画」に適応。

2. 他のタイプと比較して、建築への要求が低く、既存の建物内部への後付けが容易。

3. 出し入れのリズムが明確で、必要に応じて複数の出入口を設定でき、使用効率を向上。

4. 自動化された出し入れ能力を備え、利用者は出入口でカードをかざすかボタンを押すだけで、システムが自動で駐車スペースのスケジューリングを完了。

適用シーン：細長い区画、単層または少数階層の小規模自動化駐車場。

投入コスト：中。一定の自動化特性を持つが、容量には制限がある。

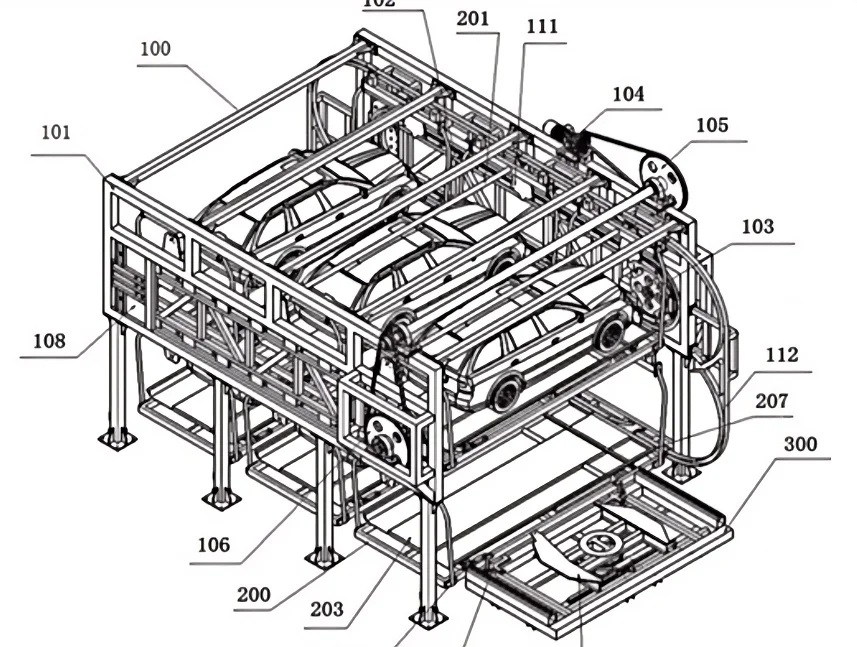

多層循環式

動作原理：上下循環機構または昇降機を使用して、自動車を異なる階層の駐車スペース間で循環的に移動させ、自動車の格納・取り出しを実現する機械式駐車設備。

製品特長：

1. 垂直＋水平の複合循環により、車両の高密度立体保管を実現、空間利用率が高い。

2. 地形に応じて柔軟に軌道を設計可能、狭く不規則な空間に特に適する。

3. 完全密閉の自動化運行管理、人員が駐車エリアに入る必要なし。

4. 異なる階層や方向に複数の出入口を設定可能、出し入れ効率を管理可能。

適用シーン：特殊な敷地（地下深層の狭長空間、地形制限のあるエリアなど）。

投入コスト：中高。構造が比較的複雑で、やや特殊な用途。

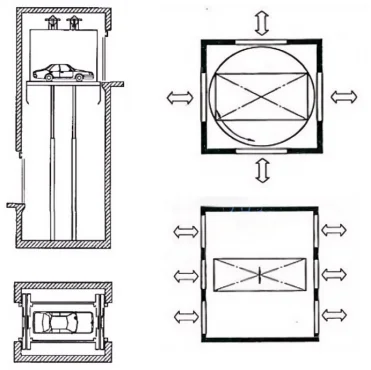

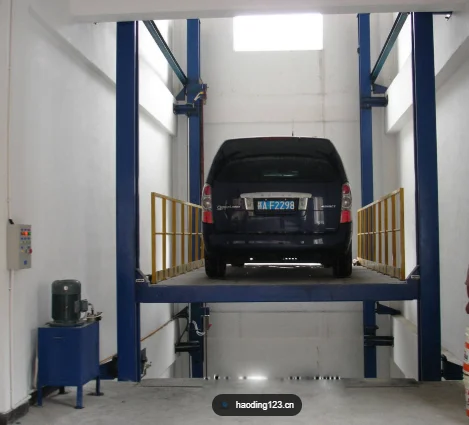

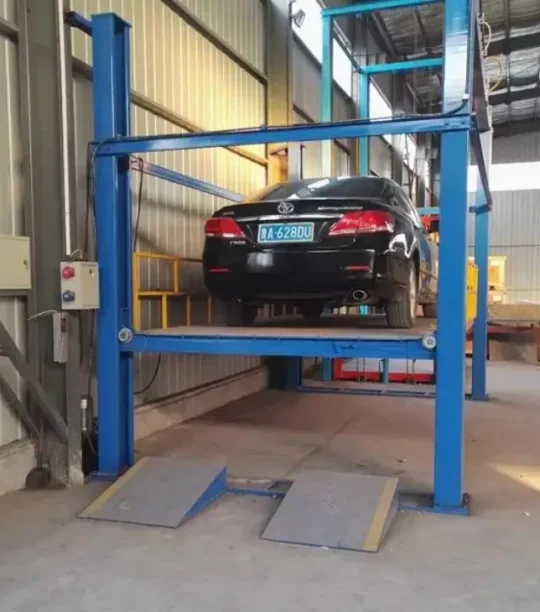

自動車専用昇降機

動作原理：駐車場の出入口から異なる駐車階層まで自動車を昇降搬送する機械設備。

製品特長：車両を入口から各階駐車エリアへ垂直に搬送することに特化し、それ自体は車両を保管せず、「垂直搬送ツール」として機能。

適用シーン：各種自動化または半自動化駐車場と併用。

投入コスト：中。駐車場システムのエレベーター部分として、費用は別途計算。

まとめ：9つのタイプを整理すると、昇降横移式は技術の成熟度、コスト管理のしやすさ、適応性の高さから市場の主流であり続け、古い改修や基本的なニーズの第一選択です。一方、現代の商業施設や病院など、最高の体験と自動化運営を追求するシーンでは、平面移動式、通路スタッカー式、垂直昇降式などのインテリジェントソリューションが、無人運転、高効率回転の未来の体験を象徴しています。

あなたのプロジェクトがどの段階にあり、どれだけの予算制約に直面していても、9つのタイプの中から正確にマッチする道が必ずあります。鍵となるのは：設備を選ぶだけでなく、ソリューションを選ぶことです。
